Чем отличаются синхронный двигатель от асинхронного

СОДЕРЖАНИЕ
0
21 просмотров
20 августа 2019

История электромоторов составляет более 170 лет, однако наибольшее их развитие можно наблюдать за последние десять или около того лет. Появление электронных систем управления, позволяющих регулировать скорость и крутящий момент, и, следовательно, различные типы преобразователей частоты и системы плавного пуска произвели революцию на рынке для использования таких электроприводов.

В настоящее время электродвигатели используются не только для управления различными типами машин, но и в современных системах автоматизации. Двигатель, взаимодействующий с преобразователем частоты или сервоприводами используется в конвейерах, системах позиционирования, а также в приложениях, включая многоосевые приложения, которые требуют точных, быстрых и синхронизированных перемещений.

ПРИВОДНАЯ ТЕХНИКА В АВТОМАТИЗАЦИИ

Приводная техника, используемая в широко понятных системах автоматизации, охватывает довольно большую группу устройств.

Существуют не только двигатели постоянного тока, синхронные двигатели переменного тока, асинхронные двигатели, частотные преобразователи, но также сервоприводы, моторедукторы и другие механические элементы, которые позволяют регулировать скорость и крутящий момент двигателя.

Наиболее часто используемыми в автоматизации являются двигатели и низковольтные приводы мощностью от 1 киловатта до не более нескольких десятков, а иногда и нескольких сотен. Двигатели с системами рекуперации энергии становятся все более популярными в мире. Это связано не только с необходимостью использования высокопроизводительных устройств, но и с правилами регулирования потребления и энергии, которые становятся все более жесткими во многих странах.

Небольшие двигатели переменного тока, предлагаемые Украинскими поставщиками, являются синхронными и асинхронными двигателями. Универсальные двигатели, которые могут работать как с постоянной, так и с переменной мощностью постоянного тока, гораздо менее популярны среди украинских потребителей. Как уже упоминалось, наиболее продаваемыми являются двигатели мощностью от 1 Вт до 5 кВт, а также устройства мощностью от 5 Вт до 10 кВт.

Стоит отметить, что в Украине наиболее популярными сейчас являются асинхронные двигатели, которые могут быть легко использованы во всех видах систем привода, где не требуется точное управление двигателем. Асинхронные электродвигатели купить украина от мировых лидеров SIEMENS, ABB, FESTO, Phoenix Contact можно на сайте /simat.com.ua/

В случае сервоприводов пользователи обращают внимание на динамику привода и точность движения. Также важны такие параметры, как эффективность двигателя, что существенно влияет на общую стоимость поддержания системы автоматизации в данной компании.

Современные электродвигатели характеризуются простой конфигурацией и простотой эксплуатации. Инженеры делают упор на повышение их эффективности и улучшение рабочих параметров, а также на их автоматическую адаптацию к изменяющимся условиям нагрузки.

Проэкологическое строительство двигателя и низкое потребление энергии также становятся все более и более важными. Электродвигатели систематически подвергаются миниатюризации. К сожалению, после уменьшения размеров двигателей, нет снижения мощности, но увеличивается их грузоподъемность.
Принимая во внимание контроль, наблюдается тенденция к цифровизации электродвигателей. Существует все больше доступных протоколов и коммуникационных технологий, которые основаны главным образом на промышленном Ethernet.

— Асинхронные двигатели используются для привода приводов, но у них есть конкретные области применения.

Асинхронные двигатели используются в приложениях с меньшим технологическим зацеплением, но там, где момент инерции привода значителен. Такие применения представляют собой плоские роликовые конвейеры или, насосы, вентиляторы, лифты, — говорит Конрад Флорчик, инженер-программист SEW-EURODRIVE Polska.

— Синхронные серводвигатели в основном для специальных задач. Низкий момент инерции — высокая динамика плюс эффективный и эффективный контроль — эти параметры позволяют использовать эти двигатели, как манипуляторы или конечные механизмы машин.

Читайте также:  Как подключить кнопку старт стоп схема

АСИНХРОННЫЕ ДВИГАТЕЛИ

Асинхронные двигатели являются наиболее часто используемыми типами электродвигателей в промышленности и автоматизации. По оценкам, более половины электроэнергии, производимой на электростанциях, потребляется асинхронными двигателями. Их преимущества включают, прежде всего, простоту конструкции, простоту в эксплуатации и низкую цену покупки и обслуживания. Асинхронные двигатели имеют хорошие параметры движения, и их характеристики могут быть сформированы путем изменения питания и сопротивления обмоток машины, что достигается путем подключения соответствующих внешних элементов. Электронные, полупроводниковые системы управления позволяют осуществлять плавный пуск и торможение асинхронных двигателей.

Также легко настроить мощность и скорость этого типа двигателя. К сожалению, асинхронные двигатели также имеют недостатки. Самой большой из них является необходимость обеспечения индуктивной реактивной мощности, которая влияет на увеличение потерь мощности в линиях электропередачи и заметные падения напряжения, видимые особенно во время запуска.

Асинхронные двигатели, с точки зрения источника питания, могут быть разделены на одно, двух и трехфазные, наиболее популярными в отрасли являются последние. В небольших двигателях используется двух- или однофазное питание.

СИНХРОННЫЕ МОТОРЫ

Основными задачами электродвигателя являются преобразование электричества в механическую энергию. Как и в большинстве электрических машин, возможен обратный процесс в двигателе (так называемый принцип обратимости работы), т. е. Преобразование механической энергии в электричество. Однако это свойство редко используется в промышленной практике.

Сегодняшние электродвигатели могут быть разделены по-разному. Самое простое разделение связано с типом питания, то есть на двигатели постоянного и переменного тока. .

Однако, с точки зрения систем привода, наиболее важным является разделение двигателей по их конструкции и принципу работы. В случае машин переменного тока имеются три основные группы двигателей: синхронные машины, асинхронные и машины переменного тока.

Наиболее многочисленной группой двигателей, представленных в системах промышленной автоматизации, являются синхронные и асинхронные двигатели с переменного тока. Синхронные электродвигатели отличаются от асинхронных двигателей конструкцией ротора, который дополнительно оснащен электромагнитами или постоянными магнитами.

Синхронный двигатель представляет собой электрическую машину, питаемую переменным током, в котором ротор в устойчивом состоянии вращается с той же угловой скоростью, что и магнитное поле, которое его активирует. Важно отметить, что скорость синхронного двигателя всегда постоянна и не зависит от нагрузки и напряжения питания.

Существуют различные виды электродвигателей, и очень часто возникает вопрос, в чем же отличия между синхронным и асинхронным двигателем. В асинхронном обмотки, расположенные в статоре, создают вращающееся магнитное поле, взаимодействующее с токами, образующимися в роторе, благодаря чему он приходит во вращающееся состояние. Поэтому, в настоящее время, наиболее популярным считается простой и надежный асинхронный электродвигатель, имеющий короткозамкнутый ротор.

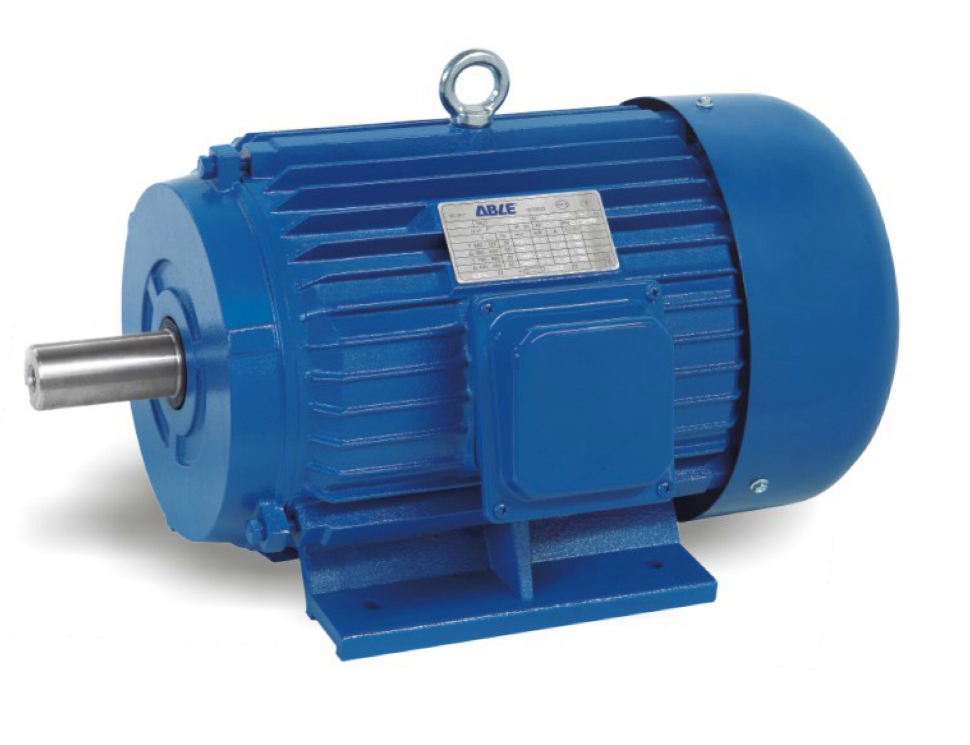

Асинхронный двигатель

В его пазах расположены токопроводящие стержни из алюминия или меди, соединенные своими концами с кольцами из такого же материала, которые производят короткое замыкание этих стержней. Поэтому, ротор и называется короткозамкнутым. Вихревые токи, взаимодействующие с полем, вызывают вращение ротора со скоростью, меньшей, чем скорость вращения самого поля. Таким образом, весь двигатель получил название асинхронного. Это движение получило название относительного скольжения, поскольку скорости ротора и магнитного поля неравны и магнитное поле не пересекается с токопроводящими стержнями ротора. Поэтому, они не создают вращающийся момент.

Читайте также:  Media nav evolution инструкция

Принципиальным отличием обоих видов двигателей является исполнение ротора. В синхронном он представляет собой постоянный магнит относительно небольшой мощности или такой же электромагнит. Вращающийся магнит, создающий магнитное поле статора, приводит в движение магнитный ротор. Скорость движения статора и ротора, в этом случае, одинаковая. Поэтому, данный двигатель получил название синхронного.

Особенности синхронного двигателя

Синхронный двигатель отличается возможностью значительного опережения током напряжения по фазе. Повышая коэффициент мощности по типу конденсаторных батарей.

Асинхронные электродвигатели отличаются простотой конструкции и надежностью в эксплуатации. Единственный недостаток этих агрегатов заключается в достаточной трудности регулировки частоты их вращения. Трехфазные асинхронные двигатели могут быть легко реверсированы, то есть вращение двигателя может измениться на противоположное направление. Для этого, достаточно изменить место расположения двух линейных проводов или фаз, которые замыкаются на обмотку статора. В отличие от синхронного, это простой и дешевый двигатель, применяющийся повсеместно.

Синхронный и асинхронный двигатель имеет еще и такое важное отличие, как постоянная частота вращения у первого при различных нагрузках. Поэтому их применяют в приводах машин, требующих постоянных скоростей, например, в компрессорах, насосах или вентиляторах, поскольку они очень легки в управлении.

Классификация электродвигателей

В данной статье рассмотрим принципиальные отличия синхронных электродвигателей от асинхронных, чтобы каждый читающий эти строки мог бы эти различия четко понимать.

Асинхронные электродвигатели более широко распространены сегодня, однако в некоторых ситуациях синхронные двигатели оказываются более подходящими, более эффективными для решения конкретных промышленных и производственных задач, об этом будет рассказано далее.

Прежде всего давайте вспомним, что же вообще такое электродвигатель. Электродвигателем называется электрическая машина, предназначенная для преобразования электрической энергии в механическую энергию вращения ротора, и служащая в качестве привода для какого-нибудь механизма, например для приведения в действие подъемного крана или насоса.

Еще в школе всем рассказывали и показывали, как два магнита отталкиваются одноименными полюсами, а разноименными — притягиваются. Это постоянные магниты. Но существуют и переменные магниты. Каждый помнит рисунок с проводящей рамкой, расположенной между полюсами подковообразного постоянного магнита.

Горизонтально расположенная рамка, если по ней пустить постоянный ток, станет поворачиваться в магнитном поле постоянного магнита под действием пары сил (Сила Ампера), пока не будет достигнуто равновесие в вертикальном положении.

Если затем по рамке пустить постоянный ток противоположного направления, то рамка повернется дальше. В результате такого попеременного питания рамки постоянным током то одного, то другого направления, достигается непрерывное вращение рамки. Рамка здесь представляет собой аналог переменного магнита.

Приведенный пример с вращающейся рамкой в простейшей форме демонстрирует принцип работы синхронного электродвигателя. У любого синхронного электродвигателя на роторе есть обмотки возбуждения, на которые подается постоянный ток, формирующий магнитное поле ротора. Статор же синхронного электродвигателя содержит обмотку статора, для формирования магнитного поля статора.

При подаче на обмотку статора переменного тока, ротор придет во вращение с частотой, соответствующей частоте тока в обмотке статора. Частота вращения ротора будет синхронна частоте тока обмотки статора, поэтому такой электродвигатель называется синхронным. Магнитное поле ротора создается током, а не индуцируется полем статора, поэтому синхронный двигатель способен держать синхронные номинальные обороты независимо от мощности нагрузки, разумеется, в разумных пределах.

Читайте также:  Золотисто коричневый кориандр 790 металлик

Асинхронный электродвигатель в свою очередь отличается от синхронного. Если вспомнить рисунок в рамкой, и рамку просто накоротко замкнуть, то при вращении магнита вокруг рамки, индуцируемый в рамке ток создаст магнитное поле рамки, и рамка будет стремиться догнать магнит.

Частота вращения рамки под механической нагрузкой будет всегда меньше частоты вращения магнита, и частота не будет поэтому синхронной. Этот простой пример демонстрирует принцип действия асинхронного электродвигателя.

В асинхронном электродвигателе вращающееся магнитное поле формируется переменным током обмотки статора, расположенной в его пазах. Ротор типичного асинхронного двигателя обмоток как таковых не имеет, вместо этого на нем расположены накоротко соединенные стержни (ротор типа «беличья клетка»), такой ротор называется короткозамкнутым ротором. Бывают еще асинхронные двигатели с фазным ротором, там ротор содержит обмотки, сопротивление и ток в которых можно регулировать реостатом.

Итак, в чем же принципиальное отличие асинхронного электродвигателя от синхронного? С виду внешне они похожи, порой даже специалист не отличит по внешним признакам синхронный электродвигатель от асинхронного. Главное же отличие заключается в устройстве роторов. Ротор асинхронного электродвигателя не питается током, а полюса на нем индуцирутся магнитным полем статора.

Ротор синхронного двигателя имеет обмотку возбуждения с независимым питанием. Статоры синхронного и асинхронного двигателя устроены одинаково, функция в каждом случае одна и та же — создание вращающегося магнитного поля статора.

Обороты асинхронного двигателя под нагрузкой всегда на величину скольжения отстают от вращения магнитного поля статора, в то время как обороты синхронного двигателя равны по частоте «оборотам» магнитного поля статора, поэтому если обороты должны быть постоянными при различных нагрузках, предпочтительней выбирать синхронный двигатель, например в приводе гильотинных ножниц лучше всего справится со своей задачей мощный синхронный двигатель.

Область применения асинхронных двигателей сегодня очень широка. Это всевозможные станки, транспортеры, вентиляторы, насосы, — все то оборудование, где нагрузка сравнительно стабильна, или снижение оборотов под нагрузкой не критично для рабочего процесса.

Некоторые компрессоры и насосы требуют постоянной частоты вращения при любой нагрузке, на такое оборудование ставят синхронные электродвигатели.

Синхронные двигатели дороже в производстве, чем асинхронные, поэтому если есть возможность выбора и небольшое снижение оборотов под нагрузкой не критично, приобретают асинхронный двигатель.

Синхронные электродвигатели широко применяются в электроприводах, не требующих регулирования частоты вращения. По сравнению с асинхронными двигателями они имеют ряд преимуществ:

более высокий коэффициент полезного действия;

возможность изготовления двигателей с низкой частотой вращения, что позволяет отказаться от промежуточных передач между двигателем и рабочей машиной;

частота вращения двигателя не зависит от нагрузки па его валу;

возможность использования в качестве компенсирующих устройств реактивной мощности.

Синхронные электродвигатели могут являться потребителями и генераторами реактивной мощности. Характер и значение реактивной мощности синхронного двигателя зависят от величины тока в обмотке возбуждения. Зависимость тока в обмотке, выдающей напряжение в электрическую сеть, от тока возбуждения носит название U-образной характеристики синхронного двигателя. При 100%-ной нагрузке на валу двигателя его косинус фи равен 1. При этом электродвигатель не потребляет реактивной мощности из электрической сети. Ток в обмотке статора при этом имеет минимальное значение.
