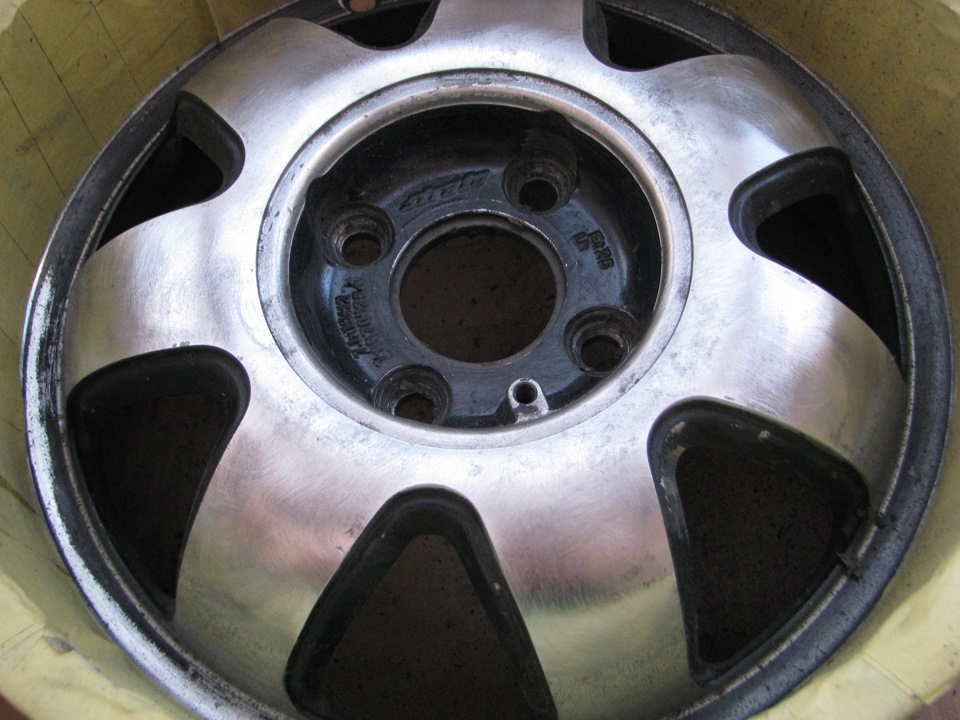

Все началось с того что купил диски уже с полированной полкой
спасибо misha577 отличная работа

Да но с одним но, все остальное было не лучшем виде, как бы под покраску
я как начал сдирать тот лак немного подрал полку ((( обидно

я же все почистил щеточкой металлической с жидкостью для снятия старой краски
помучал меня тот лак … нету слов

потом это все благополучно покрасилось

но мысль не покидала меня о полировальном станочке
в итоге полез я по сландо пошарится
нашел себе двигатель от стиральной машинки, марки ДАСМ2У4
асинхронный двигатель с двумя основными катушками и двумя пусковыми катушками
5 выходов
основные катушки :
одна 800 оборотов
вторая 2900 об в минуту

обошелся он мне в 90 грн + пересылка
собака 13.5 кг — Нова почта обошлась 45 грн
Сходил в эпицентр купил всяких уголков и болтиков
инструмент был руки есть начал мудрить каркас.

так так так а на чем же крутить само колесо
было принято решение купить ступицу заднюю от ланос 1.6 с АБС
собственно такую как мне подходит на машину мою — в случае чего запчасть на нее же

ну как то так не ругайте сильно
и не надо умничать мол а вот бы раму сварить с уголков все по красоте сделать
нету у меня сварщика есть только я и руки мои )))
уже что сделал …
если кому нужна помощь по подключению двигателя
пишите помогу подскажу

в кратце могу написать была подключена только катушка та что на 2900 об в минуту
плюс последовательно конденсатор 10мФна400В в пусковую катушку
все работает как часики от обычного выключателя …

Читайте также:  Марка генератора ваз 2106

готовые диски чуток позже в БЖ ))

Daewoo Lanos 2008, двигатель гибридный 1.6 л., 106 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Daewoo Nexia, 2003

Daewoo Matiz, 2011

Daewoo Nexia, 2008

Daewoo Matiz, 2010

Комментарии 45

Как станок? Не началось ли бьение сильное, не расшатывается?
У меня просто тоже сварочника нет, думаю самому собрать из "чего под руку попадётся"

Тоже такой матор к станочку пристраиваю. Правильно понимаю — 1 общий, 2 и 3 от кондера для больших оборотов?
www.drive2.ru/l/476534112987906485/

А зачем кондер там нужен? И обязательно ли на ременном приводе делать?

Физику учить и асинхронные двигатели — зачем кондер в разрыв пусковой обмотки ) для того что бы корбой не крутить ) а по поводу ремня то на вкус и цвет сам вибери себе чем привести в движение диск да хоть редуктор поставь под ступицу )

Добрый день. А какая мощность двигателя?

без понятия — купил на барахолке первый за дешево — марки ДАСМ2У4 гугл скажет

Спасибо. Планирую то же сделать. Только хочу к ступице ось с резьбой приварить и гайку на конус. Так как разболтовки разные у всех.

большая просьба, киньте пожалуйста в личку схему подключения двигателя и как считать контакты (нумерация). Никак не найду как считать контакты. Куда спрятали конденсаторы?

каждый двигатель по своему подключается
в моем случае это асинхронный двигатель с 4мя катушками
две основные — одна на меньше оборотов одна на больше

и на каждую основную есть пусковая обмотка

выбираете какие обороты вам нужны
запитываете обе катушки (пару)
и в разрез последовательно пусковой катушке любой конденсатор на напряжение выше 300 вольт
с емкостью до 30микрофарад …он будет создавать пульсацию в этой цепи — вот и пусковая обмотка будет пускать мотор
после чего основная обмотка будет поддерживать вращение …

Читайте также:  Замена шарового рычага дэу матиз

схем нету все в гугле — если схемы
я подключал методом втыка + тестер прозвонил катушки

  • Что делать?
  • В и д е о
  • Картинки До 350 000 рублей на год без процентов. Это Халва! До 4000 рублей в день. Партнёрам Яндекс.Такси —>
  • Карты и маршруты
  • Почитать журнал потребителя
  • No FolloW за нами в Twitter!
  • Каталог /
  • Видео /
  • Хобби и стиль /
  • Подключение двигателя.

Общие сведения

Двигатель асинхронный трехфазный двухскоростной типа ДАСМ-1 предназначен для привода коммунальных автоматических стиральных машин емкостью внутреннего барабана 70 л.

Структура условного обозначения

ДАСМ-1Х5:
ДАСМ — двигатель автоматической стиральной машины;
1 — модификация;
Х5 — климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Группа механического исполнения М12 по ГОСТ 17516.1-90.
Двигатели соответствуют ТS 200854-027-95. ТS 200854.027-95

Технические характеристики

Основные технические данные двигателя приведены в таблице.

Наименование параметра Значение параметра для частот вращения
I 2р = 2 II 2р = 1

Номинальное напряжение питающей сети, В

Номинальная частота питающей сети, Гц

Номинальная мощность, Вт

400 120

Номинальный потребляемый ток, А

1,7 1,1

Номинальная частота вращения, мин -1

2900 400 0,62 0,38

Кратность начального пускового момента
к номинальному

3,6 1,55

Кратность максимального вращающего момента к номинальному

3,9 1,6

Масса двигателя, кг

Рабочее положение двигателя горизонтальное.
Двигатель соответствует степени жесткости II (влагоустойчивость) по ГОСТ 16962.1-71.
Степень защиты двигателя IР10 по ГОСТ 17494-87.
Габаритные, установочные и присоединительные размеры двигателя приведены на рис. 1, электрическая принципиальная схема включения — на рис. 2.

Общий вид, габаритные, установочные и присоединительные размеры двигателя ДАСМ-1

Электрическая принципиальная схема включения двигателя:
1С1, 1С2, 1С3, С1, С2, С3 — выводы m

Читайте также:  Пропуски зажигания во всех цилиндрах ваз 2114

В комплект поставки входят: двигатель, паспорт на всю отгружаемую партию и сертификат соответствия.
