Схема электрооборудования гранта норма

СОДЕРЖАНИЕ
0
20 просмотров
20 августа 2019

Общая схема электрооборудования Lada Granta

1 — блок-фара; 2 — мотор-редуктор стеклоочистителя; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — блок предохранителей в моторном отсеке; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — разъем правой передней двери; 11 — соединительные колодки проводов для подключения правого переднего динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери; 13 — электронасос стеклоомывателя; 14 — соединительная колодка жгута проводов для подключения к ЭБУ; 15 — электровентилятор системы охлаждения двигателя; 16 — датчик недостаточного уровня тормозной жидкости; 17 — разъем левой передней двери; 18 — переключатель центрального замка; 19 — выключатель плафона освещения салона; 20 — соединительные колодки проводов для подключения левого переднего динамика аудиосистемы; 21 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 22 — переключатель стеклоподъемника левой передней двери; 23 — мотор-редуктор стеклоподъемника правой передней двери: 24 — блок управления подушкой безопасности; 25 — блок управления электрооборудованием; 26 — щиток приборов; 27 — монтажный блок; 28 — правый боковой указатель поворота; 29 — выключатель сигналов торможения; 30 — датчик непристегнутого ремня безопасности: 31 — выключатель (замок) зажигания; 32 — блок управления освещением; 33 — подрулевыс переключатели; 34 — левый боковой указатель поворота; 35 — соединительные колодки проводов для подключения левого заднего динамика аудиосистемы; 36 — электропривод блокировки замка левой задней двери; 37 — электровентилятор отопителя; 38 — дополнительный резистор отопителя: 39 — переключатель отопителя: 40 — модуль подушки безопасности; 41 — выключатель аварийной сигнализации: 42 — выключатель замка багажника; 43 — выключатель обогрева заднего стекла: 44 — соединительные колодки проводов для подключения правого заднего динамика аудиосистемы; 45 — электропривод блокировки замка правой задней двери; 46 — выключатель фонарей заднего хода; 47 — выключатель контрольной лампы стояночного тормоза; 48 — прикуриватель; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы: 50 — лампы подсветки на накладке центральной консоли панели приборов: 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — замок крышки багажного отделения; 55 — фонари освещения номерного знака; 56 — дополнительный фонарь сигнала торможения; 57 — элемент обогрева заднего стекла; 58 — плафон освещения багажного отделения

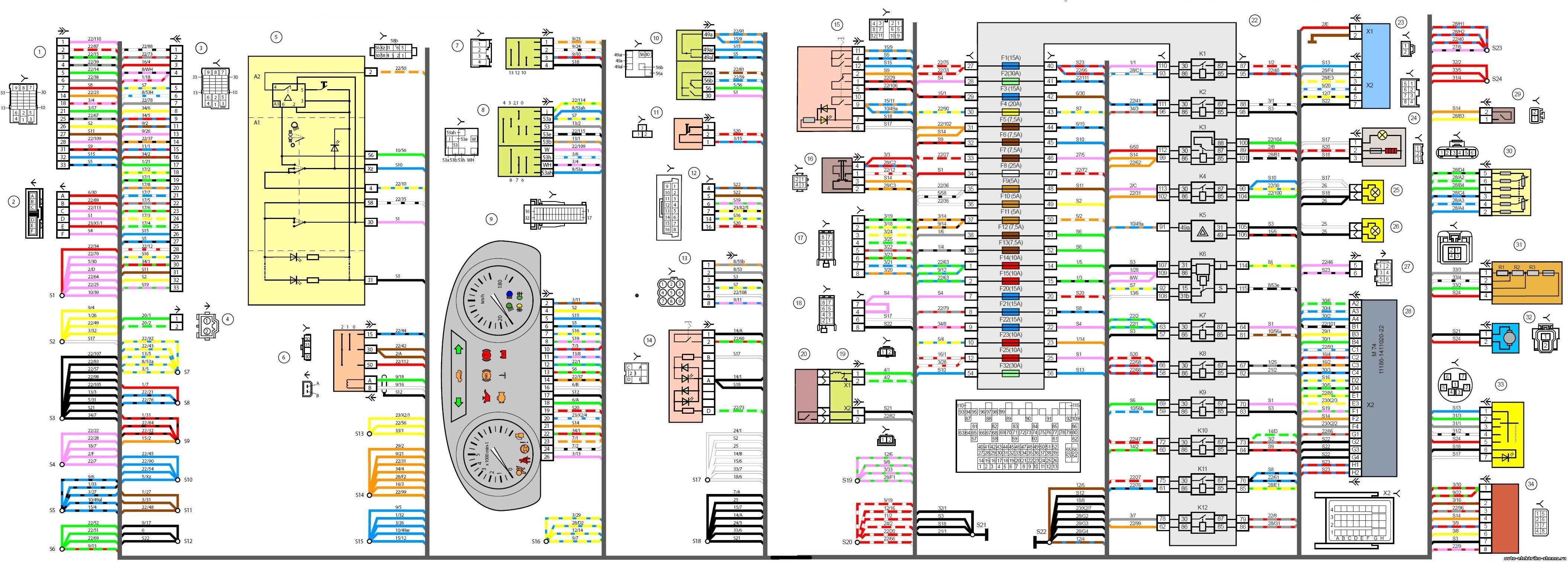

Схема электрических соединений жгута панели приборов

1-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5-модуль управления светотехникой;
6-замок зажигания;
7-переключатель режимов бортового компьютера;
8-переключатель стеклоочистителей;
9-комбинация приборов;
10-переключатель световой сигнализации;
11-выключатель привода замка багажника;
12-колодка диагностики;
13-колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14-выключатель обогрева заднего стекла;
15-выключатель аварийной сигнализации;
16-выключатель сигнала торможения;
17-колодка жгута проводов панели приборов к радиоаппарату;
18-колодка жгута проводов панели приборов к радиоаппарату;
19-устройство вращающееся;
20-модуль надувной подушки безопасности водителя;
22-монтажный блок;
23-электроусилитель рулевого управления;
24-прикуриватель;
25-лампа подсветки табло управления отопителем;
26-осветитель;
27-колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28-контроллер;
29-выключатель сигнала положения педали сцепления;
30-педаль акселератора электронная;
31-резистор добавочный;
32-электродвигатель отопителя;
33-переключатель электродвигателя отопителя;
34-блок управления системой блокировки дверей.

Читайте также:  Размер заднего стекла калина хэтчбек

Реле:
К1-реле электровентилятора системы охлаждения двигателя;
К2-реле включения блокировки дверей;
К3-дополнительное реле стартера;
К4-дополнительное реле;
К5-реле-прерыватель указателей поворота и аварийной сигнализации;
К6-реле стеклоочистителя;
К7-реле включения дальнего света фар;
К8-реле звукового сигнала;
К9-реле включения ближнего света фар;
К10-реле включения обогрева заднего стекла;
К11-главное реле;
К12-реле топливного насоса.

Схема электрооборудования задней части автомобиля

1-колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2-колодка жгута проводов заднего к колодке жгута проводов панели приборов;
3-боковой указатель поворотов правый;
4-боковой указатель поворотов левый;
5-датчик ручного тормоза;
6-элемент обогрева заднего стекла;
7-плафон освещения салона;
8-выключатель в ремне безопасности водителя;
9-фонарь освещения багажника;
10-модуль электробензонасоса;
11-фонарь правый;
12-электродвигатель блокировки багажника;
13-выключатель плафона освещения салона;
14-дополнительный сигнал торможения;
15-фонарь левый;
16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
20-блок управления надувных подушек безопасности;
21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Схема системы зажигания Гранты

1-датчик контрольной лампы давления масла;
2-генератор;
3-дроссельный патрубок с электроприводом;
4-датчик температуры охлаждающей жидкости;
5-колодка жгута проводов системы зажигания к колодке жгута панели приборов;
6-электромагнитный клапан продувки адсорбера;
7-датчик скорости;
8-датчик массового расхода воздуха;
9-датчик положения коленчатого вала;
10-датчик концентрации кислорода;
11-контроллер;
12-датчик концентрации кислорода диагностический;
13-катушка зажигания;
14-свечи зажигания;
15-форсунки;
16-колодки жгута проводов системы зажигания и жгута проводов форсунок;
17-датчик детонации.

Электрооборудование в любом автомобиле – очень важный узел, от стабильной работы которого зависит долговечная эксплуатация двигателя и безопасность пассажиров.

По общепринятому стандарту схема электрооборудования практически всех автомобилей выполнена в однопроводном исполнении.

По такому же принципу построено электропитание и в автомобиле Лада Гранта, схема электрооборудования которой также имеет однопроводную развязку. Все отрицательные выводы в электропроводке автомобиля Lada Granta подсоединены к массе, функцию которой в системе электроснабжения выполняет кузов автомобиля.

Система электрооборудования Лада Гранта: основные характеристики

Электрические цепи, питающие системы управления моторного отсека, имеют исполнение по многопроводной схеме и коммутируются с «массой» автомобиля только посредством электронного блока управления.

Как источник энергии для питания потребителей схема электрооборудования Лада Гранта стандарт предполагает использование аккумуляторной батареи (когда двигатель не работает) и генератора (когда двигатель запущен).

Читайте также:  Ремонт сколов на лобовом стекле видео

Для соединения (коммутации) основных потребителей в цепи автомобиля Лада Гранта электрооборудование оснащено комбинированным выключателем, а именно замком зажигания, который в своем исполнении состоит из контактной части, а также противоугонного устройства.

Неисправности электрооборудования у Лада Гранта – руководство к действию

Хоть автомобиль и обладает довольно надежной электрической системой, питающей потребителей, но время от времени на Лада Гранта неисправности электрооборудования все-таки проявляются.

Перед тем, как начать работу по устранению каких-либо неисправностей в электрической цепи, следует внимательно изучить определенную схему электрооборудования, чтобы как можно более ясно представить функциональное назначение такой цепи.

Места возможной неисправности обычно исключаются за счет определения и исключения исправно функционирующих составных элементов одного и того же контура.

В случае одновременной поломки нескольких элементов либо контуров вероятной причиной отказа вполне может быть перегорание отвечающего за эти элементы предохранителя. Причиной неисправности электрооборудования в автомобиле Лада Гранта вполне может оказаться нарушение контакта с «массой».

Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается:

– коррозия контактов на разъемах;
– выход из строя предохраняющего элемента;
– перегорание плавких вставок либо повреждение контактных групп и реле.

Следует визуально проверить работоспособность всех предохранителей, электропроводки и разъемов цепи непосредственно перед тем, как приступать к более щепетильной проверке ее компонентов.

В случае использования для поиска поломки диагностических приборов детально спланируйте, какие именно точки контура цепи и в какой последовательности (поможет в этом схема электрооборудования Лада Гранта норма) нужно подключать измерительный прибор для более эффективного обнаружения неисправности.

Приборы для диагностики электрооборудования

В комплект основных приборов для диагностики входят тестер цепей или вольтметр (хотя вполне можно использовать и банальную 12-вольтовую контрольную лампу, оснащенную комплектом соединительных проводов). При наличии можно использовать индикатор обрыва цепи, который включает в себя лампу, независимый источник питания и соединительные провода.

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника (обычно это аккумуляторная батарея другого автомобиля). Такие провода оборудованы зажимами по типу «крокодил».

Не лишним будет иметь прерыватель электрической цепи, поскольку это оборудование можно применять для подключения элементов цепи и шунтирования электрооборудования во время диагностики.

Электрооборудование Лада Гранта: правила безопасности

На автомобиле Лада Гранта схема электрооборудования принципиально схожа со схемами электрооборудования других моделей волжского автозавода. Но правила техники безопасности при эксплуатации электрооборудования на автомобиле остаются одинаковыми для всех моделей.

Любые работы с электрическим оборудованием в автомобиле следует проводить исключительно при отсоединенной аккумуляторной батарее. Отключать или подключать аккумуляторную батарею по правилам техники безопасности можно только при выключенном зажигании.

Во время проверки цепей электрооборудования категорически запрещено замыкать на «массу» какие-либо токонесущие провода (или просто проверять работоспособность цепей «на искру»), поскольку это обычно может привести поломке элементов электрооборудования.

Читайте также:  Какой антифриз можно смешивать с красным

Не желательно применение предохранителей, не предусмотренных для эксплуатации на данном автомобиле или тех, которые рассчитаны на большую нагрузку, а также применять вместо предохраняющих элементов проволоку.

Заводом – изготовителем запрещено отсоединять АКБ при работающем двигателе, это позволит избежать поломки регулятора напряжения и других элементов электрооборудования автомобиля Лада Гранта.

При выполнении электросварочных работ на вашем автомобиле следует отсоединить проводку от аккумуляторных клемм, генератора и блока управления двигателем. Регулярное очищение клемм аккумуляторной батареи, а также наконечников проводов позволит защитить электрооборудование от окисления и грязи.

Общая схема электрооборудования Lada Granta ВАЗ-2190

2 — мотор-редуктор стеклоочистителя;

4 — аккумуляторная батарея;

6 — звуковой сигнал;

7 — блок предохранителей в моторном отсеке;

8 — переключатель стеклоподъемника правой передней двери;

9 — мотор-редуктор стеклоподъемника правой передней двери;

10 — разъем правой передней двери;

11 — соединительные колодки проводов для подключения правого переднего динамика аудиосистемы;

12 — электропривод блокировки замка правой передней двери;

13 — электронасос стеклоомывателя;

14 — соединительная колодка жгута проводов для подключения к ЭБУ;

15 — электровентилятор системы охлаждения двигателя;

16 — датчик недостаточного уровня тормозной жидкости;

17 — разъем левой передней двери;

18 — переключатель центрального замка;

19 — выключатель плафона освещения салона;

20 — соединительные колодки проводов для подключения левого переднего динамика аудиосистемы;

21 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери);

22 — переключатель стеклоподъемника левой передней двери;

23 — мотор-редуктор стеклоподъемника правой передней двери:

24 — блок управления подушкой безопасности;

25 — блок управления электрооборудованием;

26 — щиток приборов;

27 — монтажный блок;

28 — правый боковой указатель поворота;

29 — выключатель сигналов торможения;

30 — датчик непристегнутого ремня безопасности:

31 — выключатель (замок) зажигания;

32 — блок управления освещением;

33 — подрулевыс переключатели;

34 — левый боковой указатель поворота;

35 — соединительные колодки проводов для подключения левого заднего динамика аудиосистемы;

36 — электропривод блокировки замка левой задней двери;

37 — электровентилятор отопителя;

38 — дополнительный резистор отопителя:

39 — переключатель отопителя:

40 — модуль подушки безопасности;

41 — выключатель аварийной сигнализации:

42 — выключатель замка багажника;

43 — выключатель обогрева заднего стекла:

44 — соединительные колодки проводов для подключения правого заднего динамика аудиосистемы;

45 — электропривод блокировки замка правой задней двери;

46 — выключатель фонарей заднего хода;

47 — выключатель контрольной лампы стояночного тормоза;

49 — соединительные колодки проводов для подключения головного устройства аудиосистемы:

50 — лампы подсветки на накладке центральной консоли панели приборов:

51 — блок управления электроусилителем рулевого управления;

52 — плафон освещения салона;

53 — задний фонарь;

54 — замок крышки багажного отделения;

55 — фонари освещения номерного знака;

56 — дополнительный фонарь сигнала торможения;
