Щиток приборов ваз 2110 на ниву

СОДЕРЖАНИЕ
0
26 просмотров
20 августа 2019

8390 7990 RUB й

Крышка бардачка 21213, 21214 на Лада Нива 4х4

со скидкой 19 %

Тоннель пола черный Комфорт без пепельницы на Лада Нива 4х4

со скидкой 18 %

Облицовка потолка бежевая Комфорт с плафоном на Лада Нива 4х4

со скидкой 15 %

Тюнинг фонари черные на Лада Нива 4х4

со скидкой 19 %

Обивки стоек ветрового окна Лада Нива 4х4

со скидкой 19 %

Облицовки внутренних порогов на Лада Нива 4х4

со скидкой 19 %

Печка от ВАЗ 2108 для Лада Нива 4х4

со скидкой 11 %

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 90 покупателей

Оригинальный дизайн, разработанный специально для автомобиля LADA 21213, 21214, 2131 и последующих версий. Данное изделие подходит и для более ранних версий, при условии выполнения требований изложенных ниже.

Панель приборов качественно улучшает внутреннее пространство автомобиля, создавая дополнительные удобства для водителя и пассажира. Эргономичное расположение магнитолы в верхней части панели. Удобная компоновка клавиш управления. Увеличенный объем вещевого ящика и площади нижней полки. Наличие углубления для вещей сверху панели и дополнительная полка для мелких вещей на блоке отопителя. Разделенный центральный воздуховод увеличенного сечения. Панель приборов спроектирована таким образом, чтобы не производить никаких доработок при монтаже и использовать имеющиеся органы управления и приборы.

Материалы и комплектующие высокого качества. Наружная поверхность панели приборов мягкая, черного цвета, имеет текстуру «шагрень». Каркас из АБС-пластика с металлическими усилителями и кронштейнами, что в свою очередь делает панель более безопасной при ударах и более долговечной, ввиду эластичности и равномерности теплового расширения при нагреве. Навесные детали выполнены из твердого, черного АБС-пластика, покрытие идентично панели приборов в целом.

Способ установки и крепления – в штатные места: сверху на шпильки, четырьмя гайками М6, снизу винтами самонарезающими в усилительную балку. Блок отопителя (консоль) панели приборов фиксируется снизу на тоннеле пола.

ОСОБЕННОСТИ КОНСТРУКЦИИ.

Панель приборов выпускается в двух исполнениях:

1. Для автомобилей с комбинацией приборов 21213 (Прямоугольная форма);

2. Для автомобилей с комбинацией приборов 2110 (Трапециевидная форма).

В комплект поставки входят:

1. Панель приборов;

2. Щиток комбинации;

3. Панель магнитолы;

4. Блок отопителя (консоль);

7. Воздуховоды дополнительные – 2шт;

8. Дефлекторы воздуховодов (центральные) – 2шт;

9. Комплект крепежных деталей.

Остальные органы управления (жгуты, тросы, выключатели, клавиши, заглушки, лампочки, рычаги, приборы, воздуховоды, гидрокорректор фар, а также дверка вещевого ящика) устанавливаются с демонтируемой панели приборов.

На «Панели магнитолы» имеется два дополнительных гнезда под установку магнитолы и либо бортового компьютера (под размер штатного БК для автомобилей семейства LADA 2110 – 94х60мм.), либо часов (для автомобилей семейства LADA 2110).

НЕСТАНДАРТНЫЕ УСЛОВИЯ.

1. Ввиду того, что крышка вещевого ящика в комплект поставки не входит, а переставляется с автомобиля, то в случае ее отсутствия на автомобиле или изношенности, либо не соответствия конструкции в более ранних версиях автомобиля, ее необходимо приобрести отдельно на нашем сайте. Ниже представлены товары в том числе и крышка бордочка.

2. Для автомобилей с карбюраторным двигателем, на данной панели приборов, место для расположения рычага «подсоса» не предусмотрено. Установку данного рычага необходимо выполнить дополнительно.

3. Данная панель приборов разрабатывалась в период установки на автомобили наружных зеркал с ручной регулировкой с внешней стороны. При последующих модернизациях, автомобили стали комплектоваться наружными зеркалами с тросовым приводом. Для того чтобы джойстики таких зеркал, установленные на передней стойке двери не упирались в панель приборов необходимо, либо их демонтировать, либо установить зеркала, оборудованные электроприводом.

Вес, кг: 9 Размеры, см: 150 х 40 х 40 Объем, м3: 0.24000

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице "Доставка и оплата".

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Читайте также:  Гранта спорт и калина спорт сравнение

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Лада 4х4 (ВАЗ 2121, 2131, Нива) — популярный автомобиль до сих пор, хотя и сходит с конвейера АВТОВАЗа в Тольятти уже более 40 лет. Все это время модель модернизировалась, но в 21 веке все-таки ее салон выглядит совсем не современно.

В связи с этим на рынке представлены разнообразные тюнинг панели на Ниву. Панель приборов Комфорт — один из вариантов таких панелей. Дизайн этой торпедо не сильно отличается от штатной, но все же привносит некоторые дизайнерские новшества в салон машины, но при этом позволяет использовать большинство штатных комплектующих, таких как:

  • кнопки;
  • крышку бардачка;
  • комбинацию приборов.

Серьезным преимуществом торпедо Комфорт перед штатной передней панелью является более продуманная эргономика:

  • магнитола расположена высоко и ей удобно управлять
  • большинство кнопок расположено перед рычагом КПП, их удобно нажимать.

На комбинашку стоит обратить отбельное внимание, так как на Нивах разных лет выпуска устанавливались разные комбинации. Конкретно эта панель Комфорт предназначена для Нивы с комбинацией приборов от ВАЗ 2110.

Электронная комбинация приборов со встроенным бортовым компьютером предназначена для установки на автомобили ВАЗ 21214, 21218, 2131 Нива ( Lada Niva ). Не подходит на рестайлинговую Ниву, с комбинациями приборов от ВАЗ 2115 (Лада Самара 2).

СУПЕР СКИДКА -36% + БЕСПЛАТНАЯ ДОСТАВКА Комбинация электронных приборов Gamma GF 616 предназначена для установки на ВАЗ 21213-214 с 2009 года выпуска. Специально для установки на автомобили НИВА 4х4 в комплектацию входит кнопка управления основными параметрами встроенного бортового компьютера.

СУПЕР СКИДКА -39% + БЕСПЛАТНАЯ ДОСТАВКА Специально для любителей светодиодных приборных панелей группа компаний «FERRUM» подготовила новую комбинацию приборов GF 616 Шевроле Нива, в которой постарались учесть все замечания пользователей GF 615 и GF 618.

Специально для любителей светодиодных приборных панелей группа компаний «FERRUM» подготовила новую комбинацию приборов GF 616, в которой постарались учесть все замечания пользователей GF 615 и GF 618.

Комбинация электронных приборов «FLASH Light» предназначенадля установки на автомобили ВАЗ 2123 Шевроле-Нива. Комбинация приборов аналогична КЭП «FLASH» за исключением функции "Автосвет" (автоматическое включение фар при наступлении тёмного времени суток).

Комбинация приборов GF 610SL для ВАЗ 2113/2114/2115 (Лада Самара 2), Нива 4х4 (ВАЗ 21214/2131) и ВАЗ 2110/2111/2112 (старая панель). Совместима с контроллерами: BOSCH M1.5.4/MP7.0/M7.9.7/17.9.7, Январь 5.1/VS 5.1/7.2/M7.3 (Евро-3)/M74

Устанавливается на и Нива 4х4. Совместима с контроллерами: BOSCH M1.5.4, M7.9.7, M17.9.7, Январь 5.1, VS 5.1, 7.2, "Ителма" ("Автэл") M73, M74. Данный прибор снабжен вертикально ориентированным ЖК-дисплеем для просмотра параметров и диагностики систем автомобиля. А встроенная функция “автосвет”, автоматически подстроит режим подсветки на ночной или дневной при изменении освещенности, что сделает Вашу поездку еще комфортней.

Комбинация электронных приборов «FLASH X3» предназначена для установки на легковые автомобили семейства Шевроле Нива (ВАЗ 2123, Ваз 2110 -11 -12 (с панелью приборов старого образца), Ваз 2113-14-15. Совместима со всеми типами ЭБУ (кроме GM).Также работает с электронной педалью газа. FLASH предлагает революционный подход к отображению показаний спидометра и тахометра. Электронная комбинация приборов имеет встроенный бортовой компьютер.

Комбинация приборов GF 826Применяемость: Нива 4х4Сделано в России г.Тольятти.Производитель: OOO «FERRUM»

Комбинация приборов GF 826Применяемость: Chevrolet Niva. Сделано в России г.Тольятти.Производитель: OOO «FERRUM»

Устанавливается на автомобиль Шеви Нива (Chevrolet Niva). Совместима с контроллерами: Bosch M1.5.4;Bosch M7.9.7; Bosch 17.9.7; Январь 5.1; Январь VS 5.1; Январь 7.2; Январь М73; Январь M74; Данный прибор снабжен вертикально ориентированным ЖК-дисплеем для просмотра параметров и диагностики систем автомобиля. А встроенная функция “автосвет”, автоматически подстроит режим подсветки на ночной или дневной при изменении освещенности, что сделает Вашу поездку еще комфортней.

Многофункциональная Комбинация Электронных Приборов «FLASH-X103» предназначена для установки на автомобили с инжекторными двигателями семейств ВАЗ-2110, ВАЗ-2115 и Шевроле-НИВА. Функциональное назначение – контрольно-диагностическое устройство для отображения рабочих параметров автомобиля, диагностики и сервисного сопровождения. Говоря простым языком — всё перед глазами. ))

Альтернативные электронные комбинации приборов со встроенным бортовым компьютером включают в себя контрольные приборы автомобиля:

  • электро-спидометр и тахометр,
  • указатель уровня топлива и температуры охлаждающей жидкости,
  • контрольные и сигнальные лампы,
  • дисплей счетчика суммарного пробега с часами.

Бортовой компьютер, встроенный в комбинацию — своевременно оповестит о перегреве двигателя, или недопустимом напряжении бортовой сети, подскажет о необходимости прохождения ТО, поможет расшифровать и удалить ошибки из памяти контроллера.

Так же установленная ЭКП — это не только красиво и красочно, но и очень удобно, ведь когда все перед глазами не нужно отвлекаться от дороги, достаточно перевести глаза чуть ниже. Электронная приборная комбинация — это качественное дополнение облика вашего салона.

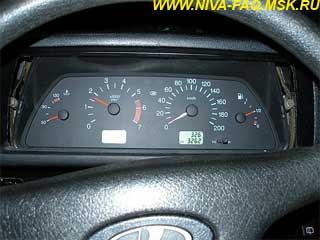

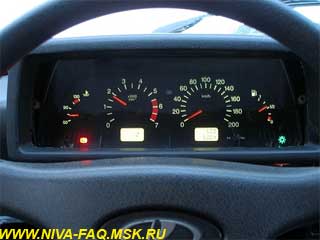

Перекидка контактов в разъемах жгута 21213 комбинации приборов для подключения 2110 панели (VDO, 1 ЖКИ).

Читайте также:  Подшипник полуоси ваз 2107 номер
разъем и № конт. провод к нему назначение
К1 (пустой) не используется
К2 оранжевый провод (+ приборки) остается на месте;
добавляется провод к контакту №1 (питание) датчика спидометра
Вынимается Б4 оранжевый двойной провод (+ приборки) и вставляется на место Б10
В Б4 (пустой) вставляется провод к клемме замка зажигания 30 (коричневый провод)
Вынимается К11 серый провод (лампа блок. дифф.) и не используется
Вынимается Б2 зеленый провод с черной полосой (дальний свет) и вставляется на место К11
Вынимается К3 коричневый провод с пурпурной полосой (сигнал тахометра) и вставляется на место Б2 для низковольного входа (инжектор или зажигание MSD) или Б3 (карб.)
В К3 (пустой) вставляется провод из жгута проводов к датчику спидометра, контакт датчика №3 (масса спидометра)
К4 белый двойной провод (подсветка панели) остается на месте
В К5 (пустой) вставляется соединение с правым поворотником у кнопки аварийки (голубой провод)
Б1 (пустой) не используется
Вынимается К6 черный провод (масса) и вставляется на место Б1, а также соединяется с новым К3
В К6 (пустой) вставляется соединение с левым поворотником у кнопки аварийки (голубой провод с черной полосой)
Вынимается К7 пурпурный провод с голубой полосой (контроль исправности лампы уровня тормозной жидкости) и вставляется на место К13
Вынимается К13 розовый провод (лампа уровня тормозной жидкости) и вставляется на место К7
Вынимается К10 серый провод с пурпурной полосой (датчик резерва бензина) и не используется
Вынимается Б11 розовый провод с пурпурной полосой (датчик бензина) и вставляется на место К10
Вынимается К8 розовый провод с черной полосой (ручник) и вставляется на место Б11
К9 (ремни безопасности) не используется
В К9 (пустой) вставляется провод из жгута проводов к датчику спидометра, контакт датчика №2 (сигнал спидометра)
Вынимается Б5 голубой провод с белой полосой (поворотники) и не используется
Вынимается Б13 зеленый провод (температура) и вставляется на место Б5
Вынимается К12 серый провод с голубой полосой (датчик давления масла) и вставляется на место Б13
Вынимается Б9 зеленый двойной провод с пурпурной полосой (обогрев заднего стекла) и вставляется на место К12
Б6 (пустой) не используется
Вынимается Б3 желтый провод (габариты) и вставляется на место Б6
Б7 (пустой) Не используется
Вынимается Б8 оранжевый двойной провод с черной полосой (задние ПТФ) и вставляется на место Б7
Б12 коричневый провод с белой полосой (лампа зарядки) остается на месте (или переносится с Б6, как было у меня)
Читайте также:  Автомагнитола с блютузом для разговора по телефону

1. Каждую строку таблицы следует читать как фразу.

2. К — красный разъем, Б — белый разъем. Цифра после К или Б означает номер контакта в нем. Например, Б4 — 4-й контакт белого разъема. Номера контактов на самих разъемах ищутся так. На "маме", которая на жгуте в машине, первый контакт определяется, как перпендикулярный всем остальным и находящийся у заостренного конца разъема. Далее, если смотреть на разъем-"маму" со стороны проводов, держа его 1-м контактом влево, то верхний ряд будет контакты 2-7 слева направо, а нижний — контакты 8-13 тоже слева направо. Чтобы было легче ориентироваться, сверяйте торчащие из разъемов провода по цвету с 3-й колонкой таблицы.

3. К сожалению, индикаторную лампочку блокировки дифференциала подключить в VDOшной панели некуда :(. Индикаторы включения задних ПТФ и обогрева заднего стекла перенесены на лампочки "подсос" и "аварийка". Принимаю предложения по более удачному их подключению (см. Дополнение Trener’а).

4. Я не вдавался в подробности коммутации лампочки Check Engine, т.к. у меня самого машина не инжекторная. Посмотреть, как это сделано в зубилах, можно в зубильном ФАКе.

  • К спидометру от датчика скорости, длинный.
  • К спидометру от датчика скорости, длинный.
  • К спидометру от датчика скорости, длинный.
  • Провод от К5 к кнопке аварийки (голубой провод).
  • Провод от массы (Б1) к К3.
  • Провод от К6 к кнопке аварийки (голубой провод с черной полосой).
  • Провод от Б4 к клемме 30 замка зажигания (коричневый провод).
  • Купить панель VDO 😉
  • Купить датчик скорости отечественный (бывают еще GM-овские под другой разъем) 6-импульсный (бывают еще 10-импульсные) с металлическим валом (бывают еще с пластмассовым).
  • Заменить датчик уровня бензина на 2121.

Чтобы не возиться с проводкой от датчика скорости к спидометру, я сделал так. Купил жгут проводов для переделки контактного зажигания в бесконтактное — разъем для датчика скорости абсолютно такой же, как для датчика Холла в бесконтактном зажигании. Разъем к коммутатору удалил, а оставшийся трехпроводной жгут с разъемом пустил от датчика скорости к спидометру. По длине он подходит идеально. Провода, идущие к 2-му и 3-му контактам разъема датчика скорости (т.е. ex-датчика Холла) нужно вынуть из большого разъема к коммутатору вместе с клеммами, а оставшийся один провод из большого разъема — просто выкусить. Все.

Спасибо:

  • KUK за идейную помощь.
  • Maxima за совет по датчику топлива.
  • Зубильному ФАКу за таблицы контактов VDOшной панели.

WeberManiac, 13.07.01.

Дополнение от 26.02.06, автор Trener (оригинал).

Кстати, есть маленькая неточность в статье из FAQ про 2110-ю приборку.

"Индикаторы включения задних ПТФ и обогрева заднего стекла перенесены на лампочки "подсос" и "аварийка"."

Так вот, с аварийкой нормально, а вот зад. ПТФ на подсос — фигу, на проводе ПТФ в приборку плюс приходит, а лампа подсоса в 2110- й на постоянном плюсе висит и по минусу управляется. Схема тут: http://www.zubilo.ru/tech/old/p.html. Так что ошибочка в статье из FAQ. Придётся всё-таки отдельный блок индикации делать.

Дополнение от 23.03.06, автор Trener.

Кстати, в приборках 2110 нового образца, с двумя ЖКИ, лампы подсоса нет в принципе, не установлена она. И чтоб поставить, надо пол-приборки разобрать.
