Устройство карданного вала нива

СОДЕРЖАНИЕ
0
39 просмотров
20 августа 2019

Добро пожаловать!
Карданный вал – это очень важная деталь как для полно приводных, так и для задне приводных автомобилей, вить без неё машина не как не поедет, благодаря данному валу который на внешний вид похож на большую металлическую палку, происходит передача крутящего момента от коробки передач на редуктор, ну а редуктор уже на сами колёса этот момент пускает и тем самым автомобиль едет.

Примечание!
Чтобы произвести замену этой детали на автомобилей Нива, запастись понадобиться вам, следующими инструментами, а именно: Набором гаечных ключей (Именно гаечных, другие не подойдут), здоровую отвёртку ещё взять рекомендуем (Или средних размеров если большей нет)!

Краткое содержание:

Где находятся оба карданных вала?
Как вы уже поняли из названия статьи и из надписи чуть выше, всего карданных валов в автомобиле Нива два, вот к примеру если говорить о задне приводной Классике то на ней всего лишь один кардан присутствует и но снимать их что на Нивах, что на Классике очень легко и практически одинаково, то есть гайки крепления фланцев карданных валов вывернули и сняли валы после чего с автомобиля (Об том как отвернуть эти гайки, поговорим чуть позже), более подробно о том где располагаются данные карданные валы вы можете увидеть в статье, под названием: «Замена крестовин карданной передачи на ВАЗ», там будет картинка на которой данные валы красной стрелкой указаны, кроме того прочтите ту статью на которую дана ссылка выше, так как эти крестовины время от времени выходят из строя и чтобы вы вообще знали какие симптомы они будут отражать на автомобиле, прочтите ту статью на которую дана ссылка, в ней всё написано.

Когда нужно менять карданные валы?
Никогда практически и не нужно, если вы конечно эксплуатируете автомобиль нормально в городских условиях, а не по горам на нём ездите, всё дело в том что сами карданные валы практически никогда из строя и не выходят, может случиться такое что вы заденете ими и в связи с чем они у вас погнуться, вот после этого и нужно их менять сразу, если это не делать и ездить на погнутых валах, то во-первых мощность упадёт и неравномерно вращаться он будет, в связи с чем крестовины износятся очень быстро, стучать начнут и ряд других проблем ещё появиться.

Как заменить карданные валы на ВАЗ 21213-ВАЗ 2131?

Снятие:
В его снятии как мы уже сказали нет ничего сложного, достаточно взять отвёртку и если с вами есть помощник, то вообще хорошо, во-первых попросите его придержать вал чтобы он не упал когда вы одну из сторон отсоедините (И без помощника эту работу можно выполнить, просто не удобно будет), как только он одну из сторон держит руками, берите в руки отвёртку и вставляйте её между болтом и вилкой кардана как это на фото 2 показано, тем самым вы добьётесь того что болт у вас уже не будет проворачиваться, как только операция проделана, отворачивайте гайку этого болта который вы удерживаете отвёрткой (см. фото 1) и после чего выньте данный болт из отверстия, точно такую же операцию проделайте с другими болтами и выньте их все тем самым, как только болты будут вынуты, с одной стороны кардан уже не будет ни к чему крепиться и просто находиться в воздухе будет (Ту часть которая в воздухе висит, рекомендуем чтобы помощник её удерживал), после чего с другой стороны (Кардан вить в двух сторон крепиться, абсолютно идентичными способами к тому же) точно так же отверните все болты и тем самым снимите кардан с автомобиля (Для примера на фото 3 показывается снятие заднего кардана, вы возможно передний снимаете это уже фото 4, но не суть, они идентично снимаются), ну и второй карданный вал как вы уже поняли точно таким же образом снимите, отвернув все гайки болтов которые с двух сторон кардан и крепят.

Читайте также:  Система автоматического управления отопителем

Примечание!
Если карданный вал будет крутиться когда вы отворачивать гайки будете, то в таком случае попросите помощника чтобы по придержал рукой или же самый лучший способ, толстую отвёртку в то самое место вставить которое на фото 2 показано и тем самым вы обеспечите не подвижность болта (Чтобы гайку его нормально отвернуть) и сам карданный вал таким образом зафиксируете, чтобы он не вращался!

Установка:
Устанавливаются в обратной последовательности карданные валы на автомобиль и насчёт старых валов пару слов скажем, то есть если вы решите установить те же валы на автомобиль (Снимали их к примеру для замены крестовин и менять на новые не собираетесь), то обязательно сделайте метки на вилках валов (Метка на вилке указана для наглядности красной стрелкой) относительно данной метки, вторую нарисуйте, на том фланце к которому вилка карданного вала у вас подсоединяется (На фото вилка подсоединяется к фланцу редуктора заднего моста, метка которая на нём нанесена указана синей стрелкой), при обратной установки всех валов, в строго то же положение их установите (По меткам).

Дополнительный видео-ролик:
Если вы погнули карданный вал и решили что он у вас нуждается в замене, то вам довольно таки не малую сумму придётся за него отдать, потому что он стоит довольно таки не плохих денег, о том как подобрать на свой автомобиль тот или иной карданный вал, смотрите в ролике чуть ниже, в котором работники объясняют какой вал лучше всего подойдёт в городских или же в тяжёлых условиях для автомобиля, но ещё на различных форумах по лазайте, так как время идёт и фирма может раскрутиться и на неё будут делать подделку, а благодаря форумам можно много дополнительной информации для себя узнать, в том числе и отзывы про тот или иной карданный вал можно вычитать.

Карданная передача предназначена для передачи вращения между валами, оси которых не лежат на одной прямой и имеют относительное перемещение. Карданная передача передает крутящий момент от коробки передач на раздаточную коробку и главную передачу.

Читайте также:  Хранение летней резины на дисках зимой

На автомобиле применяется карданная передача (рис. 29), которая состоит из промежуточного, переднего, заднего карданных валов и карданных шарниров.

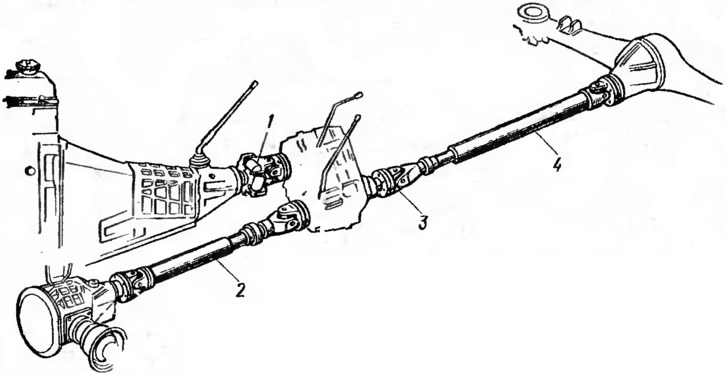

Рис. 29. Карданная передача:
1, 2, 4 — промежуточный, передний, задний карданные валы; 3 — карданный шарнир.

Промежуточный карданный вал (рис. 30) соединяет вторичный вал коробки передач с. ведущим валом раздаточной коробки. Фланец 4 промежуточного вала через крестовину 5 и фланец-вилку 8 соединен с ведущим валом раздаточной коробки. К фланцу 4 крепится тремя болтами 3 резиновая эластичная муфта 1, которая в свою очередь тремя болтами прикреплена к фланцу, установленному на конце вторичного вала коробки передач. Взаимное центрирование фланца 4 и вторичного вала коробки передач обеспечивается втулкой 9, в которую входит центрирующее кольцо, закрепленное на вторичном валу. Эластичная муфта 1 позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

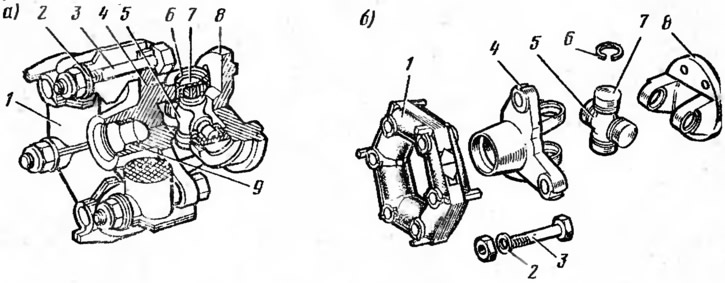

Рис. 30. Промежуточный карданный вал:
а — в сборе; б — детали:
1 — эластичная муфта; 2 — балансировочная шайба; 3 — болт; 4 — фланец; 5 — крестовина; 6 — стопорное кольцо; 7 — игольчатый подшипник; 8 — фланец вилка; 9 — центрирующая втулка.

Передний и задний карданные валы соединяют валы привода переднего и заднего мостов раздаточной коробки с ведущими валами главных передач этих мостов.

Каждый карданный вал 7 (рис. 31) изготовлен из тонкостенной стальной трубы, с одного конца которой приварена вилка 8 карданного шарнира, а с другого конца — шлицевой наконечник 9. На наконечнике устанавливается скользящая вилка 4 карданного шарнира. Шлицевое соединение наконечника 9 и вилки 4 позволяет компенсировать изменение длины карданной передачи при перемещении ведущего моста во время движения автомобиля.

Рис. 31. Передний карданный вал:
1 — фланец-вилка; 2 — стопорное кольцо; 3 — игольчатый подшипник; 4 — скользящая вилка; 5 — сальник; 6 — обойма сальника; 7 — карданный вал; 8 — вилка; 9 — наконечник; 10 — пробка; 11 — крестовина; 12 — сальник.

Карданный шарнир передает вращение с одного вала на другой при изменяющемся угле между валами.

Карданный шарнир (см. рис. 31) состоит из двух вилок 1 и 4, соединенных между собой крестовиной 11. На шипах крестовины установлены игольчатые подшипники 5, которые уплотняются сальниками 12 и фиксируются в отверстиях .вилок стопорными кольцами 2.

На автомобиле Нива от раздаточной коробки к переднему и заднему мосту крутящий момент передается карданными валами.

По конструкции передний и задний кардан одинаковые, отличаются только длиной.

Карданный вал это тонкостенная стальная труба с одной стороны, которой приварен шлицевой наконечник, а с другой стороны вилка шарнира.

На шлицевой наконечник надета скользящая вилка второго шарнира.

Шлицевое соединение уплотнено сальником, поджатым обоймой, а в отверстие в скользящей вилке со стороны карданного шарнира запрессована стальная заглушка.

Оба шарнира соединены с фланцами, одним из которых (со стороны скользящей вилки), вал крепится к фланцу раздаточной коробки, а другим (со стороны приваренной вилки) — к фланцу редуктора.

Карданный вал в сборе с фланцами динамически балансируют на специальных стендах. Дисбаланс уравновешивают привариванием балансировочных пластин к трубе вала.

Читайте также:  Снаряженная масса форд куга

При рассоединении частей карданного вала необходимо отметить (краской или керном) их взаимное расположение, чтобы при сборке установить на свои места. Карданный вал необходимо отбалансировать заново (или заменить) при потере балансировочных пластин, деформации (сначала его правят), замене деталей карданной передачи (скользящей вилки, фланца, крестовины с подшипниками).

Если при замене крестовины не потребовалось подбирать новые стопорные кольца (размеры новой и старой совпадают), то, как правило, можно обойтись и без балансировки.

Дисбаланс карданной передачи приводит к заметным вибрациям на высоких скоростях (выше 60—80 км/ч). Сильный дисбаланс может вызвать разрушение карданной передачи и соседних агрегатов.

Карданный шарнир состоит из двух вилок, соединенных между собой крестовиной.

Крестовина имеет четыре шипа, на которые надеваются корпуса подшипников с иглами (тонкими роликами).

Для защиты от грязи подшипник уплотнен сальником.

С 1988 года изменена конструкция шарниров. Увеличен диаметр шипов крестовины и подшипников, причем последние стали штампованными (раньше были точеными). Соответственно изменился размер вилок и отверстий в них. Поэтому отдельные части карданной передач и нового и старого образца не взаимозаменяемы, но валы можно заменить в сборе.

Кроме того, изменена конструкция сальника: добавлена еще одна рабочая кромка, что позволило уплотнить подшипник, как в радиальном, так и в торцевом направлении.

Для уменьшения трения между корпусом подшипника и торцом шипа крестовины установлена пластмассовая шайба; в месте контакта не возникает высокой температуры и смазка не «сваривается». На поверхности шайбы, обращенной к шипу крестовины, выполнены канавки от центра к периферии для подвода смазки из полости шипа к иглам подшипника, для пополнения смазки в шарнирах и в скользящей вилке установлены пресс-масленки.

Для смазки шарниров используется Фиол-2У или смазка №158, для шлицевого соединения — Фиол-2У или Фиол-1.

В связи с изменением конструкции шарнира изменился порядок его демонтажа и подбора стопорных колец.

Стопорные кольца поставляются восьми размеров, разного цвета в зависимости от толщины: 1,45 мм — не окрашенные, 1,48 мм — желтые, 1,52 мм — коричневые, 1,56 мм — синие, 1,60 мм — черные, а также 1,40 мм и 1,67 мм без маркировки (толщина контролируется замером).

При замене шарнира рекомендуется отметить положение стопорных колец и установить их на прежние места.

После запрессовки подшипника (усилие не выше 1500 кгс) кольца должны плотно входить в зазор между торцом проточки вилки и донышком подшипника.

Если старые кольца не входят в зазор или входят не плотно, подбираем новые (если нужны кольца меньшей толщины, можно аккуратно подточить старые).

После установки колец ударяем по вилкам шарнира молотком с пластмассовым бойком (или обычным молотком через деревянный брусок), чтобы корпуса подшипников плотно прижались к стопорным кольцам (проверяем, зажались ли кольца), а в подшипниках появился осевой зазор 0,01—0,04 мм.

Правильно собранный подшипник не должен иметь ощутимого люфта (зазор очень мал и к тому же, корпус подшипника поджат сальником) и при этом должен вращаться легко и без заедания.
