Здесь вы узнаете как быстро и правильно отрегулировать любые конусные подшипники на любых автомобилях.

Авторемонт любой сложности своими руками.Канал основан на реальных ремонтах автомобилей, приезжающих на ремонт в автосервис «АвтоМануал», находящийся в г. Северск Томской области. Наглядное пособие для всех желающих отремонтировать свой автомобиль самостоятельно и бесплатно.

Партнёрка SCALELAB-apply/agankevich?referral=132307 Бесплатная школа ютуб-konoden/?utm_medium=affiliate&utm_source=ooo-parusinka Ремонт автомобилей Honda:playlist?list=PLa8gwYzRiQNXf9HQ12y-7s3NplfjCFieM Ремонт автомобилей Автоваз:playlist?list=PLa8gwYzRiQNVd5Bl4ZNmwBPjhgYGecC5f Ремонт автомобилей Нива:playlist?list=PLa8gwYzRiQNXENx48nLgoODrLP-pjlysy Ремонт автомобилей Mazda:playlist?list=PLa8gwYzRiQNUKDXPCbaUfY4j-AIxdOXFi Ремонт АвтоГаз:playlist?list=PLa8gwYzRiQNUPQ1ywvUhkuzhjK7EGmU5g

подшипник, ступица, подшипник ступицы, нива, авто, регулировка подшипников ступицы, ваз, затяжка гайки ступицы, нива 21214, niva lada 4×4, niva lada, chevrolet niva, регулировка подшипников ступицы нивы, затяжка гайки ступицы нива, как затянуть гайку передней ступицы, как отрегулировать зазор подшипников ступицы, как отрегулировать подшипники, передние ступицы нива, затяжка подшипников, правильная регулировка зазора, передняя ступица нивы, регулировка подшипникоов передней стуницы

#Подшипник #Ступица #ПодшипникСтупицы #Нива #Авто #РегулировкаПодшипниковСтупицы #Ваз #ЗатяжкаГайкиСтупицы #Нива21214 #NivaLada4×4 #NivaLada #ChevroletNiva #РегулировкаПодшипниковСтупицыНивы #ЗатяжкаГайкиСтупицыНива #КакЗатянутьГайкуПереднейСтупицы #КакОтрегулироватьЗазорПодшипниковСтупицы #КакОтрегулироватьПодшипники #ПередниеСтупицыНива #ЗатяжкаПодшипников #ПравильнаяРегулировкаЗазора #ПередняяСтупицаНивы #РегулировкаПодшипникоовПереднейСтуницы

#подшипник #ступица #нива #авто #регулировка #ваз #затяжка #затянуть #отрегулировать #зазор #правильная #передняя #гайки #подшипникоов #стуницы #гайку #21214 #niva #lada #4×4 #chevrolet

Не всегда плохие дороги являются причиной поломок в ходовой части автомобиля. Крупную поломку в ходовой части можно предотвратить, выполняя всего лишь требования изготовителя проводя все регламентные работы по техническому обслуживанию. В этом видео показано, как простая операция по регулировке ступичного подшипника может продлить жизнь и самому подшипнику и связанными с ним деталями. Рассказывается как проверить состояние такой детали как подшипник ступицы. Замена ступичных подшипников. Регулировка зазора Кафе «Карбюратор». Авто Видео, Авто Приколы, Авто Вести, Авто Аварии и не только. Когда не было понятия «официальный» сервис, многие автовладельцы должны были знать фактически, всё о автомобилях, автомобиль от а до я. С соседями по гаражу обсуждались авто и мото транспорт, ДТП и столкновения, как водить машину зимой или летом. В круг интересов попадали отзывы о автомобилях, интересные факты о автомобилях, авто тюнинг и многое другое. //////////////////////////////// -Подписывайся: channel/UCe2vMcFM_ke3VqV0-YSJ-GA?sub_confirmation=1 JOIN QUIZGROUP PARTNER PROGRAM. ref=363698

Регулировка подшипников ступицы НИВЫ. Затяжка гайки ступицы НИВА. Способ 2: sZIWHc8dChE Способ 3: OpdX0CXpQbA Обращаю ваше внимание на то, что это ВТОРАЯ подтяжка и регулировка, ПОСЛЕ ЗАМЕНЫ подшипников. Об этом сказано в начале видео. Она отличается тем, что не надо уже с силой затягивать гайку, ставя подшипники на своё место. И много прокручивать колесо, вперёд и назад, при затяжке гайки, для правильной посадки подшипников. А так же для того, чтобы не травмировать подшипники и посадочное место. Я покручивал для примера, для тех, кто будет регулировать сразу после установки подшипников.

Затяжка гайки передней ступицы у Нивы процесс ответственный. Не дотянешь — плохо. Перетянешь — ещё хуже. После установки новых подшипников надо отрегулировать тепловой зазор. Через 500-1000км. подшипники сядут на место, и надо опять подтянуть гайку ступицы. Снова отрегулировать зазор. Сделать это можно четырьмя способами. Способ затяжки и регулировки при помощи динамометрического ключа, я не рассматриваю. Поэтому остаётся три способа.

Читайте также:  Как проверить течь радиатора печки

В данном видео способ первый. Затяжка и регулировка этим способом делается уже людьми, набившими на этом руку. Они уже чувствуют, когда надо остановиться, затягивая гайку, и сколько отпустить назад. Второй способ с чётким расчётом затяжки и градуса отпуска. Третий способ мой любимый. В итоге ступицы были подтянуты первым и третьим способами. Т.к. 2 колеса. Проехав 2000км. проверил зазор. На обоих ступицах всё в идеале.

Регулировка подшипников ступицы НИВЫ. Затяжка гайки ступицы НИВА. Способ 1 owHmt1kZPO8

произвожу замену ступичного подшипника и ступицы. также это видео поможет тем кто хочет заменить передние тормозные колодки и шаровые. рассказываю. как отрегулировать передний ступичный подшипник .говорю про различиях ступиц на ниву 22 и 24 шлица. Информационное письмо ВАЗа № 25-2004-И

О внедрении в производство шарниров приводов передних колес автомобилей семейства ВАЗ-21213 с увеличенным количеством шлиц (Z = 24)

13 апреля 2004 года.

В целях унификации деталей трансмиссии автомобилей семейства ВАЗ-21213 с автомобилем «Шевроле — Нива» в IV квартале 2003 г. внедрены в производство шарниры приводов передних колес с увеличенным количеством шлиц (Z = 24). Направляем Вам информацию по номенклатуре заменяемых деталей и узлов автомобилей семейства ВАЗ-21213.

Наименование деталей и узлов Было Стало Ступица переднего колеса 2121-3103014 2123-3103014 Привод переднего колеса правый/левый 2121-2215010-10/ 2121-2215011-10 21213-2215010-20/ 21213-2215011-20 Шарнир наружный 2121-2215012-10 или 21213-2215012 2123-2215012 Шарнир внутренний правый/левый 2121-2215056/ 2121-2215057 2123-2215056/ 2123-2215057 Мост передний в сборе 21213-2300012 21213-2300012-10 Редуктор переднего моста 2121-2302010 или 2121-2302010-10 или 21213-2302010 21213-2302010-10 Картер переднего моста 2121-2302015 2123-2302015 Шестерня п/оси переднего моста 2101-2403050 2123-2303050 Сальник редуктора 2121-2302052 2123-1802216 Сальник корпуса внутреннего шарнира правый/левый 21213-2301034/ 21213-2301035 2123-2303120/ 2123-2303121

все Шевроле Нива — 24 шлица, ВАЗ 21213, 21214 с IV квартала 2003 г. — 24 шлица, (Информационное письмо ВАЗа № 25-2004-И) ВАЗ 2131 — Начиная с сентября 2009 года — 24 шлица (все автомобили ВАЗ 2131 унифицированы по передней подвеске с ВАЗ 21214М) ВАЗ 21213, 21214 до IV квартала 2003 г. — 22 шлица, ВАЗ 2121 — 22 шлица. Диаметр вала ШРУСа 24 шлица — это 26,47 мм, и 22 шлица — это 24,33 мм (Чертеж)

ОТНОСИТЕЛЬНО ШАРОВЫХ ОПОР! С 2013 года АвтоВАЗ прекратил выпуск поворотных кулаков модели 2121 и комплектует все автомобили семейства Нива и Шевроле-Нива кулаками модели 2123.

Поэтому для автомобилей Нива более ранних лет выпуска, где могут быть установлены кулаки еще старого образца, потребуется замена нижней шаровой опоры на опору от автомобиля Шевроле-Нива.

Читайте также:  Зимняя резина маршал отзывы производитель

При установке на ВАЗ 21214, 2131 с 2004 по 2009 г.в. необходимо доукомплектовать двумя шаровыми опорами ВАЗ 2123.

Это необходимо для сохранения возможности регулировки углов установки передних колес.

Тюнинг Нива 4×4 фото

735 833 794 751 872 580 Заменаподшипниковступицы. ВАЗ 21213, 21214 (Нива ) РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ ВАЗ 21213, 21214 (Нива ). полные характеристики. диагностика. электросхемы. 18.1.13. Заменаподшипниковступицы. 18.2. Задняя подвеска. Заменаподшипникаступицы колеса ВАЗ-2108 НИВА. 1. Неспециализированные эти 2. Двигатель 3. Трансмиссия 4. Подвески колес 5. Рулевое управление 6. Тормоза 7. Электрооборудование 8.

Увликательные новости про тюнинг нива 4×4 фото Вы сможете найти на нашем сайте совсем скоро.

хабаровск презент номер 19

  • 18 526 847 337 348 82 84 851 713

Увликательное и интересное видео с ютуба о тюнинг нива 4×4 фото, коментарии зрителей и лучшие моменты только у нас.

Долго изучал вопрос изменений передней подвески Лада 4х4 (В моём случае НИВА, тк год выпуска позволяет использовать привычное название, нивоводы поймут сарказм). Модернизаций за 40 лет было две:

1. В 2009г. стали ставить поворотные кулаки 2123 с коническими подшипниками, нижние рычаги по литью и геометрии такие же как 2123, только под увеличенные сайлентблоки, ось нижнего рычага увеличилась до 18мм, изменили углы установки передних колёс (развал, поперечный и продольный наклон шкворня), сошки рулевой трапеции теперь стали как у 2123 (хоть и пишут, что переработали геометрию, но скорее всего упростили конвейерную установку ГУР, чтобы сошки на редукторах не переставлять), рулевые тяги — сборная солянка (средняя своя, боковые от 2123, если не ошибаюсь), нижние шаровые ставили от 2123. Ход подвески увеличился.

2. В 2016г. вместо поворотных кулаков от 2123 разработали свои поворотные кулаки, которые с завода идут под нерегулируемый подшипник (этот подшипник разработан именно для Лады 4х4, имеет встроенные сальники и уникальные размеры). Прелесть такого ступичного узла в том, что конструкция полностью заводская (как минимум тестовые испытания безопасности проводились), подшипники изначально рассчитаны на полноприводный автомобиль (увеличенный внутренний диаметр), тормозные диски меняются как на всех нормальных машинах (без съема ступицы) и имеют увеличенный диаметр. Но самое главное для меня, что увеличились значения кастера и поперечного угла наклона шкворня, даже по сравнению с а/м 2009г., с кулаками 2123. Шаровые опоры теперь свои верх и низ, остальные элементы элементы передней подвески как на а/м 2009г.

Без всяких сомнений я загорелся приобретением ступичного узла от а/м 2016г., но столкнулся с проблемой его дефицитности… Спустя несколько дней сёрфинга по интернету, наткнулся на компанию АвтоПитер, которая дала кросс на код запчасти "906-517". В описании было "Узел ступичный 21214М к-кт с подшип (2кулака,2ступ,4шар.опоры)" производитель БЗАК. После длительных размышлений, на свой страх и риск заказал ЭТО. И не прогадал!

Читайте также:  Как наклеить карбоновую пленку на пластик

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля и снимаем колесо.

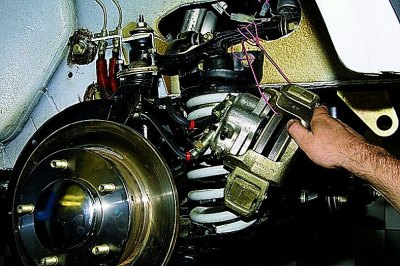

Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма)…

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

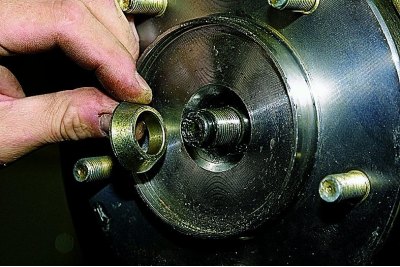

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

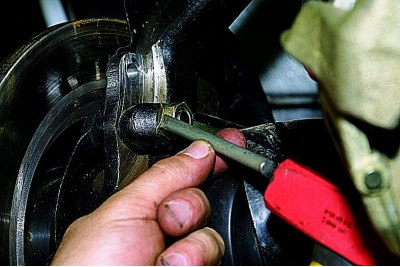

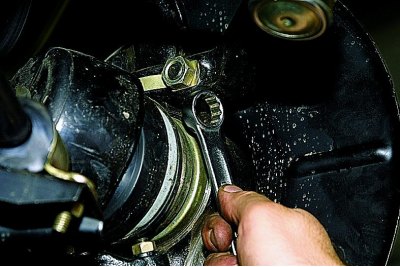

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

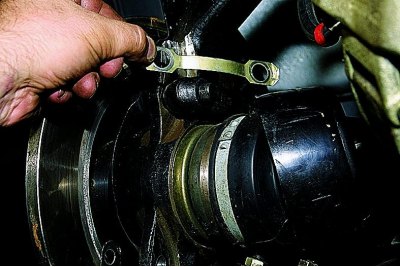

Снимаем стопорную пластину.

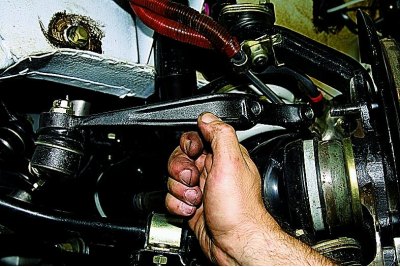

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга).

Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры).

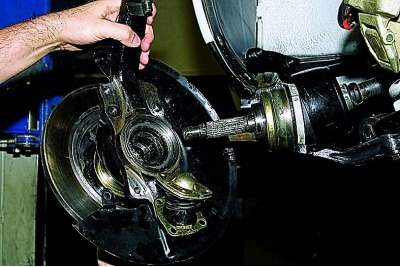

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

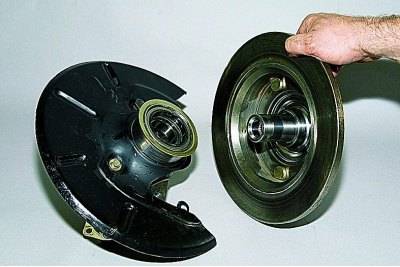

Разъединяем поворотный кулак и ступицу с тормозным диском.

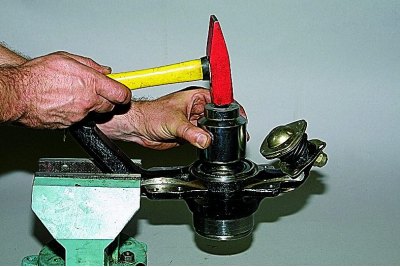

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

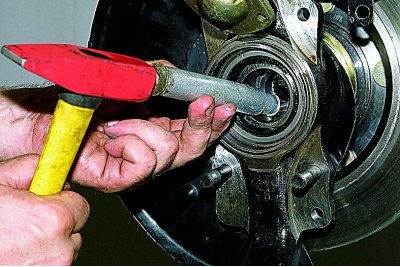

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага к поворотному кулаку.

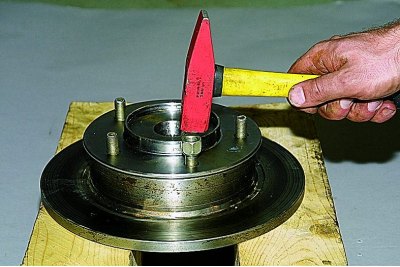

Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

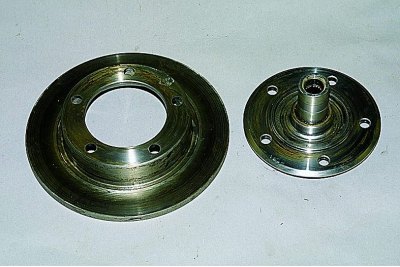

Разъединяем ступицу и тормозной диск.

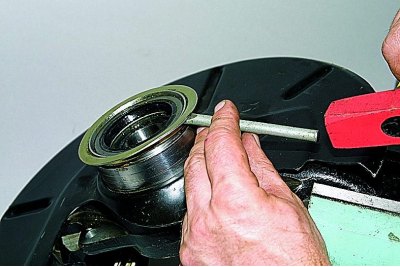

Зубилом сбиваем грязезащитное кольцо.

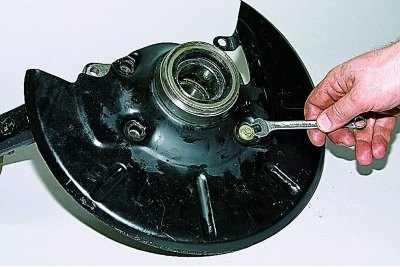

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

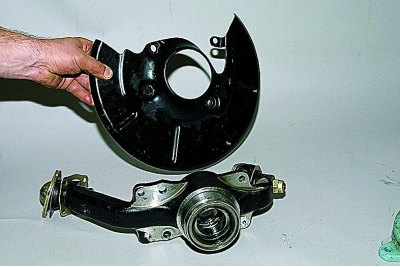

…и снимаем кожух.

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

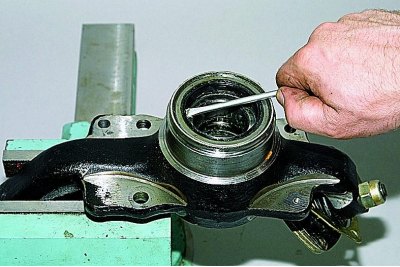

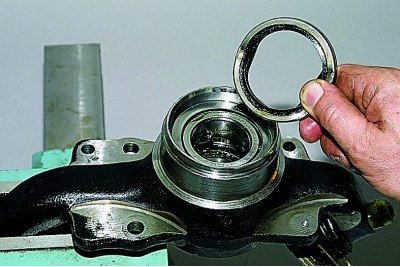

Поддеваем отверткой сальник…

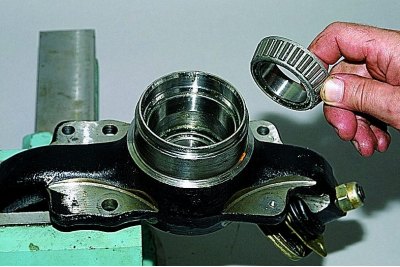

Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

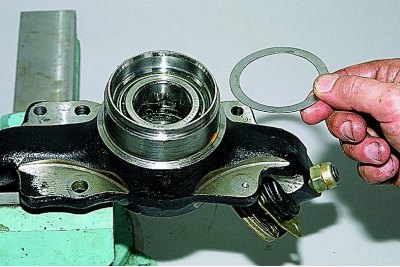

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

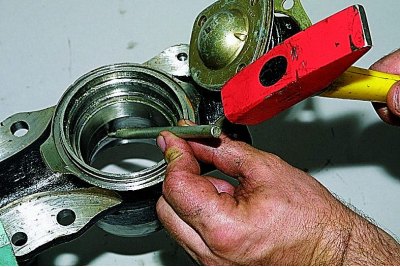

Бородком выбиваем наружное кольцо наружного подшипника…

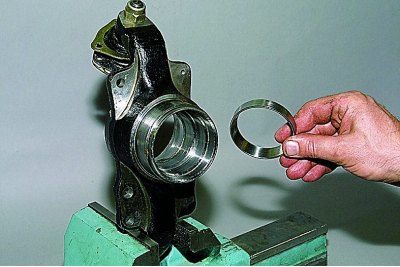

Аналогично выбиваем наружное кольцо внутреннего подшипника.

Сборку производим в обратной последовательности.

Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.

Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

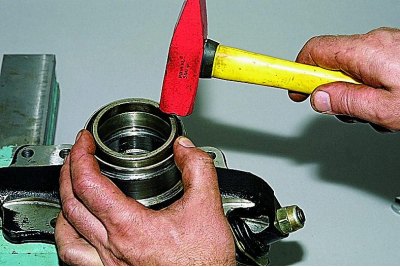

Установив грязезащитное кольцо,…

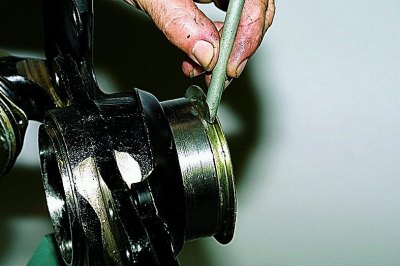

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака.

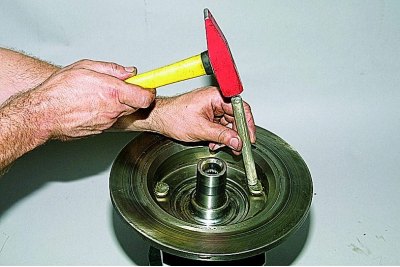

Соединив тормозной диск со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

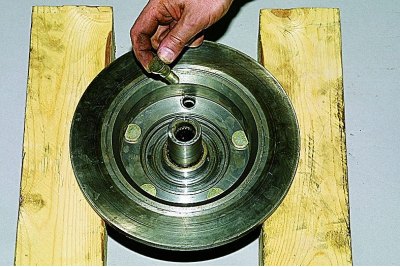

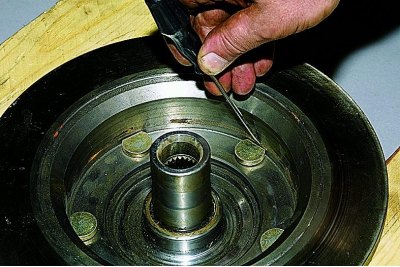

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

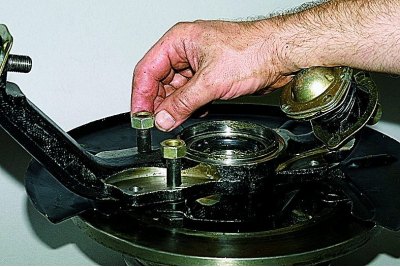

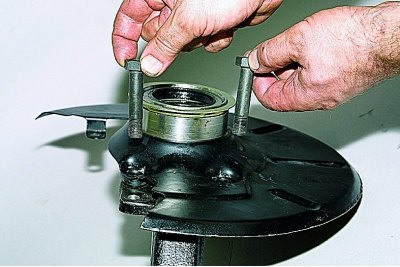

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

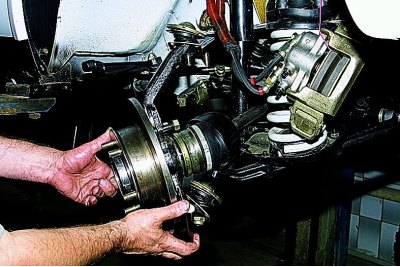

Вставив хвостовик наружного шарнира привода в шлицы ступицы.

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках (см. Проверка и регулировка зазора в подшипниках ступицы).
